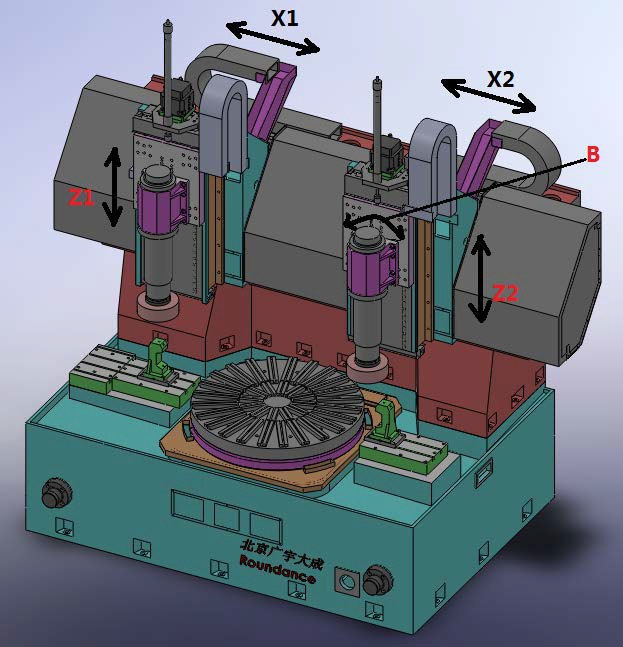

机床概述
MGK28 是我公司自行设计研制的高精度、高刚性、全闭环数字化控制的立式复合磨床系列。该系列磨床采用了我公司专利技术(ZL 2012 0 0036107.8)，结构设计合理、紧凑;工件可一次装夹后完成对内孔、外圆和台阶面的多工序磨削加工，确保零件对位置精度的更高要求;该系列磨床驱动系统具有良好的动态品质，执行元件精度高、可靠性好、响应速度快、具备国际同等成熟技术水平;广泛应用于轴承、风电、工程机械、阀门、汽车、军工、机器人等重要国民经济领域。
产品优势
► 该系列机床工作台采用三面闭式静压自驱式回转的专利技术(ZL2007 1 0175377.0)，砂轮主轴采用我公司专利产品动静压液体滑动主轴(ZL 2009 2 0108958.7)，同时都具有高精度、高刚性、高承载力、长使用寿命等特点。采用内置同步电机驱动，性能稳定。可根据用户需求在立式主轴和卧式及主轴数量上进行组合选择，例如1 立 1 卧、2 立、2 立 1 卧、3 立。
► 该系列机床配备圆形电永磁吸盘，吸力可调，装卸工件无需扳手，按钮控制，加工完毕可自动退磁。可根据用户工件具体要求进行专用夹具的设计制造，确保该系列机床在一次装夹下可以实现零件上的内孔、外圆、端面、台阶面、锥面、轴承沟道、非圆曲面等磨削要素的磨削加工。
► 该系列机床可在工作台两侧布置单点或多点金刚笔修整器、滚轮修整器、成型滚轮修整器、圆弧修整器，用以满足用户对砂轮直线、斜线、曲线等多种形线的精密修整。
产品参数
| |
项目 |
量纲 |
MGK2835 |
MGK2850 |
MGK2860 |
MGK2880 |
MGK28100 |
MGK28125 |
MGK28160 |
MGK28200 |
MGK28250 |
MGK28300 |
MGK28400 |
| 基本参数 |
工作台(磁盘)直径 |
mm |
φ350 |
φ500 |
φ600 |
φ800 |
φ1000 |
φ1250 |
φ1600 |
φ2000 |
φ2500 |
φ3000 |
φ4000 |
| 最大工件回转直径 |
mm |
φ350 |
φ500 |
φ600 |
φ800 |
φ1000 |
φ1250 |
φ1600 |
φ2000 |
φ2500 |
φ3000 |
φ4000 |
| 最大工件高度 |
mm |
200 |
360 |
360 |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
| 最大工件重量 |
kg |
300 |
500 |
500 |
1500 |
1800 |
2500 |
3000 |
4500 |
6000 |
8000 |
12000 |
| 最小磨削工件内孔 |
mm |
60 |
200 |
200 |
300 |
300 |
350 |
350 |
500 |
600 |
600 |
600 |
| 机床总功率 |
KVA |
30 |
60 |
60 |
90 |
90 |
95 |
100 |
105 |
110 |
120 |
120 |
| 机床总重量 |
t |
5 |
13 |
13 |
20 |
25 |
32 |
40 |
50 |
60 |
80 |
100 |
| 直线伺服轴 |
X 轴横向移动行程 |
mm |
750 |
800 |
800 |
1000 |
1100 |
1300 |
1500 |
1800 |
2200 |
2700 |
3200 |
| X1 轴横向移动行程 |
mm |
- |
- |
- |
900 |
900 |
1000 |
1100 |
1300 |
1600 |
2000 |
2500 |
| Z/Z1 轴垂直移动行程 |
mm |
220 |
400 |
400 |
550 |
550 |
550 |
550 |
550 |
550 |
550 |
550 |
| 快速移动 |
m/min |
6 |
10 |
10 |
10 |
10 |
10 |
10 |
8 |
8 |
6 |
6 |
| 进给分辨率 |
mm |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
| 定位精度 |
mm |
0.008 |
0.01 |
0.01 |
0.01 |
0.01 |
0.01 |
0.012 |
0.015 |
0.015 |
0.015 |
0.02 |
| 重复定位精度 |
mm |
0.004 |
0.006 |
0.006 |
0.006 |
0.006 |
0.006 |
0.006 |
0.008 |
0.01 |
0.01 |
0.012 |
| 工作台 |
回转精度(轴向/径向) |
mm |
0.001 |
0.0015 |
0.0015 |
0.002 |
0.002 |
0.002 |
0.003 |
0.003 |
0.004 |
0.006 |
0.01 |
| 最高转速 |
rpm |
120 |
100 |
100 |
80 |
60 |
60 |
50 |
40 |
30 |
30 |
20 |
| 砂轮主轴 |
主轴回转精度(轴向和径向) |
mm |
0.002 |
0.002 |
0.002 |
0.002 |
0.002 |
0.002 |
0.002 |
0.002 |
0.002 |
0.002 |
0.002 |
| 立式砂轮主轴最高转速 |
rpm |
10000 |
4000 |
4000 |
3000 |
3000 |
3000 |
3000 |
2500 |
2500 |
2500 |
2500 |
| 卧式砂轮主轴最高转速 |
rpm |
2000 |
2400 |
2400 |
2400 |
2400 |
2400 |
2400 |
2400 |
2400 |
2400 |
2400 |
| 立式砂轮主轴电机功率 |
kW |
5.5 |
11 |
11 |
15 |
15 |
15 |
18 |
22 |
25 |
25 |
30 |
| 卧式砂轮主轴电机功率 |
kW |
3 |
5.5 |
5.5 |
7.5 |
7.5 |
7.5 |
11 |
11 |
15 |
15 |
15 |
*由于技术进步，本册内容仅供参考，如若变更恕不另行通知，以双方签订的技术文件为准!“-”表示没有此项
基本配置表
|
配置名称
|
MGK2835
|
MGK2850
|
MGK2860
|
MGK2880
|
MGK28100
|
MGK28125
|
MGK28160
|
MGK28200
|
MGK28250
|
MGK28300
|
MGK28400
|
|
专利技术的三面闭式静压回转工作台
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
工作台安装大功率力矩电机直接驱动
|
●
|
●
|
●
|
●
|
●
|
●
|
○
|
○
|
○
|
○
|
○
|
|
电永磁吸盘
|
○
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
永磁吸盘
|
●
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
立、卧双磨头配置
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
单点式(多点式)金刚笔
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
磨架液压平衡装置
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
冷却系统
(带温控,大流量,2 级过滤)
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
独立润滑站
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
电器柜(带制冷)
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
全封闭防护罩
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
-
|
-
|
-
|
-
|
|
半封闭防护罩
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
●
|
●
|
●
|
●
|
|
西门子系统
|
○
|
○
|
○
|
○
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
力士乐系统
|
●
|
●
|
●
|
●
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
工作台C 轴精密分度功能
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
-
|
-
|
|
砂轮库
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
自动测量装置
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
圆弧修整器
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
滚轮修整器
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
注：“●”标准配置 “○”可选配置 “–”无此项
适用加工的工件

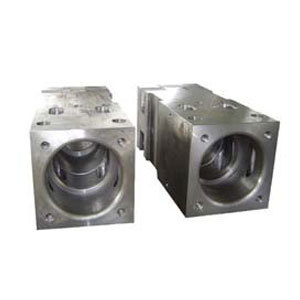

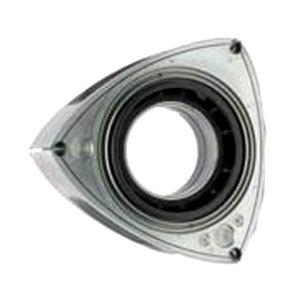

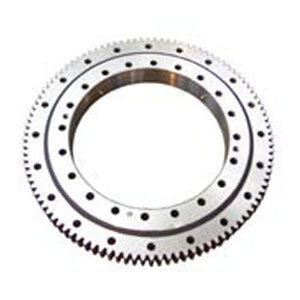

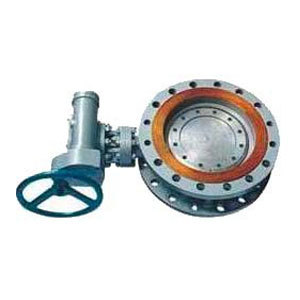

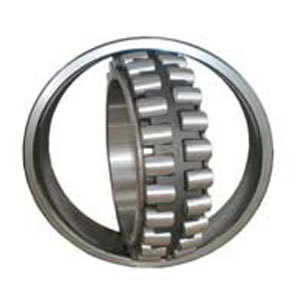

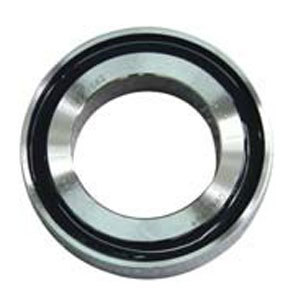

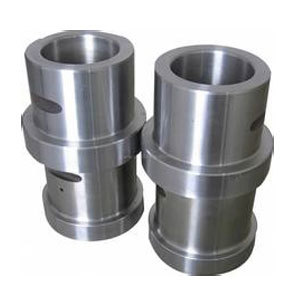

适用于各种批量，多品种的工件磨削加工，尤其是环类、盘类、套筒类工件如转台体、轴承内外圈、齿轮、液压破碎锤缸体、主轴套筒、三角轴、阀门等等。
