YGK78 数控端齿磨床

机床采用立式部局，滑板在栋梁上横向移动(X轴)，两个立磨头可分别在滑板上做上、下进给运动(Z1、Z2轴)。三个直线坐标轴均装有海德汉光栅尺作为全闭环反馈。

所属分类：

高精度数控端齿磨床

产品留言

其他产品

机床概述

YGK78系列机床采用西门子数控系统及交流伺服驱动，四轴控制两轴联动。机床采用立式部局，滑板在栋梁上横向移动(X轴)，两个立磨头可分别在滑板上做上、下进给运动(Z1、Z2轴)。三个直线坐标轴均装有海德汉光栅尺作为全闭环反馈。床身上装有高精度数控回转工作台可实现工件的分度定位。转台内装有海德汉圆光栅作为全闭环反馈。转台的左侧安装金刚石碟片修整器，X 轴可分别同Z1或Z2轴实现两轴联动，通过插补运动对砂轮进行齿形修整，加工时对工件进行成型切入磨削。左、右两个立磨头可分别加工凸齿、凹齿、倒角等工序。

产品优势

该系列机床配有我公司针对弧齿磨削工艺而开发的专用软件，可实现参数化编程。机床配备两套程序：齿形设计程序和加工程序。用户可根据自己现有的齿形参数和工艺参数通过图形化界面输入数控系统，实现对工件的加工。

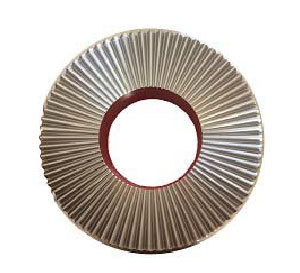

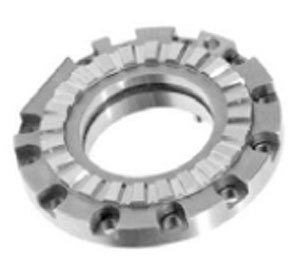

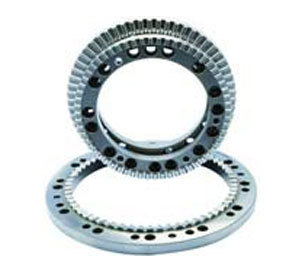

YGK系列机床已被列为北京市科委2012年的科研课题，课题号为D121100002612001。YGK78 系列机床专门用于端面弧齿磨削加工

该系列机床具有高精度动静压液体滑动轴系：采用专利技术的动静压轴承，主轴径向跳动和轴向跳动均≤0.001mm，以确保理想的加工精度、良好的表面质量和磨削效率。

该系列机床具有自驱式回转工作台：采用专利技术的静压结构，径向跳动和轴向跳动均≤0.001mm，转台通过直驱式大功率力矩电机直接驱动，转台内装有海德汉精密圆光栅实行角度闭环控制。

规格型号及主要技术参数

项目	量纲	YGK7850	YGK7880	YGK78120
工作台直径	mm	φ500	Φ800	φ1200
最大加工高度(自转台上面起)	mm	400	500	500
X 轴横向移动行程	mm	1100	1200	1400
Z1、Z2 轴垂直移动行程	mm	500	500	500
X、Z1、Z2 轴进给速度	mm/min	0~6000	0~6000	0~6000
X 轴定位精度	mm	0.008	0.008	0.008
Z1、Z2 轴定位精度	mm	0.008	0.008	0.008
X 轴重复定位精度	mm	0.004	0.004	0.004
Z1、Z2 轴重复定位精度	mm	0.004	0.004	0.004
砂轮主轴电机功率	kW	15kW	15kW	15kW
砂轮主轴最高转速	rpm	2000	2000	2000
最大砂轮直径	mm	φ400	Φ500	Φ500
砂轮主轴回转精度	mm	0.001	0.001	0.001
工作台电机转矩	Nm	714	≥800	≥800
工作台回转精度(轴向和径向)	Mm	0.001	0.001	0.001
工作台转速	rpm	1~60	1~40	1~30
工作台定位精度	’’	±2.5	±2.5	±2.5
工作台重复定位精度	’’	±1	±1	±1
机床总功率	KVA	85KW	100KW	100KW
机床总重量	t	14	18	22
机床外形尺寸	mm	3450×2126×3320	4000×2500×3500	4500×3000×3500
