X\Y\B\C的精度
X轴定位精度/重复定位精度：0.005mm/0.003mm;备注：不带光栅
Y轴定位精度/重复定位精度：0.0035mm/0.0025mm;移动轴：带光栅
B-C轴重复定位精度：3";带光栅尺(全闭环)
探针重复定位精度：0.002mm (测头精度);带光栅尺(全闭环)
设备加工范围
工件厚度范围：3.18~6.35mm;
工件的允许回转直径：50mm;

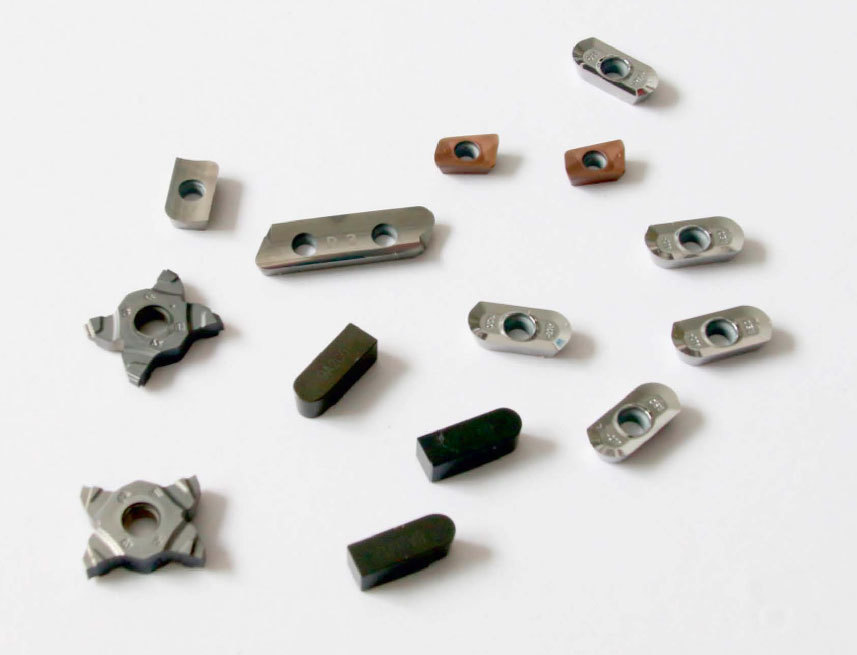

加工内容：后角角度(0°~65。)可转位刀片。
设备的标准配置构成及介绍
该周边磨设备是由：底座、B轴(工件夹紧轴)、C轴(-85。、+65。)、工件检测装置、X/丫数控十字滑台、永磁同步电主轴、离线修整机、四轴机器人自动上下料、气动自动隔离门、集中润滑系统、主轴冷却系统、SMC气动系统、液压系统、力士乐控制系统、防护系统、自动灭火系统(选配)等组成。
规格参数
|
主机重量 |
4500KG |
|
体积 |
长*宽*高=2400*1950*2100mm |
|
工作电压 |
380v±10%，50HZ |
|
控制电压 |
24v |
|
照明电压 |
220v |
|
压缩空气压力 |
6-8bar(要求无油、无水、无杂质) |
|
机床颜色 |
标准色(红+白) |
四轴的技术规格参数
纵向X轴行程：120mm，横向Y轴行程：300-400mm，B轴转动范围：0~360°
回转c轴转动范围：65°~85°
产品优势
► 该工具磨床采用优质铸铁底座(材料：HT300)，3次时效处理，导轨安装面的平行度及扭曲度允差：0.01/1000mm，转台安装面及导轨安装面的精度按照000级标准。
► 该工具磨床旋转采用力矩电机直驱、全闭环直驱电机驱动，传动无间隙，输出扭矩大，精度高，免维护;B轴、C轴旋转编码器采用英国雷尼绍品牌，分辨率0.0001;轴承采用进口轴承(FAG或INA)，工件的送料与接料采用高精度翻转机构。
► 该工具磨床采用进口的探针检测(基恩士GT2-A32)，防护及精度等级高;精度等级达到0.002mm，防护等级达到IP65。
► 该工具磨床采用内藏式永磁同步电主轴，额定转速：2000转/分钟，最高转速6000转/分钟，主轴径向跳动0.002，端面跳动0.002，可以自磨砂轮端面保证0.001的跳动。主轴具有温升监控功能：使设备对加工刀片的连续尺寸稳定性进行控制。
► 在一定的转速范围内，体现了恒转矩，恒功率机械特性，实现了粗、精分工序高效的磨削功能。
